隨著社會的不斷發展和人們生活水平的提高，太陽能路燈越來越普及，它安全、可靠、壽命長，屬于當今社會大力提倡利用的綠色能源產品。被廣泛應用于城市道路、小區道路、工業園區、步行街等場所。

太陽能路燈由于不需要電纜的鋪設，是超低壓產品。那如何檢測檢測太陽能路燈組件是否正常？我們需要用到萬用表。

一：概述

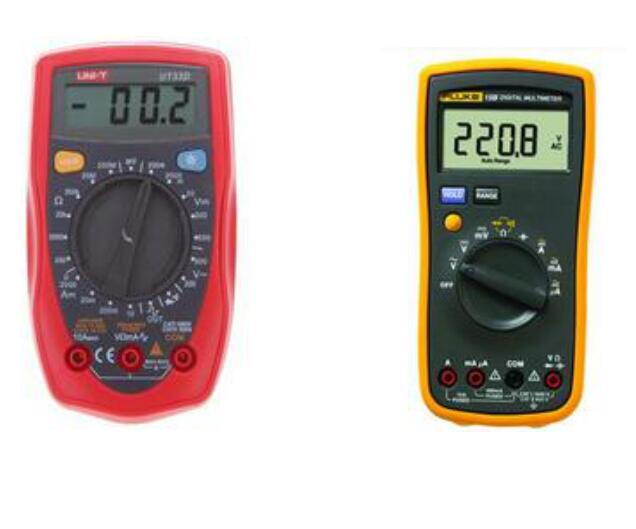

萬用表：一種多用途測量儀器，一般包含安培計、電壓表、歐姆計等功能，有時也稱為萬用計、多用計、多用電表，或三用電表。

萬用表最基本的幾個功能：電阻的測量；直流、交流電壓的測量；直流、交流電流的測量；二極管的測量；三極管等測量功能。

1.2：電壓，電阻，電容簡介

(1).電阻單位：歐姆，單位符號： Ω（歐姆）常用單位有： Ω，KΩ, MΩ等.

電阻單位換算：1MΩ=1000KΩ,1KΩ=1000 Ω

(2).電壓單位：伏特，單位符號：V（伏特）常用單位有：v,kv 等

電阻單位換算：1kv=1000v

電壓又分直流電壓（DC）和交流電壓（AC）

二：安全操作規則：

為了最大限度地保證個人安全，在使用萬用表時，必須注意以下安全信息：

1.使用前應先檢查儀表及表筆，謹防任何損壞和不正常現象，如果發現萬用表或表棒損壞，或者懷疑萬用表沒有正確地工作，不要使用萬用表。

2.表筆損壞必須更換，在使用時你的手必須發表放在表筆手指保護環的后面。

3.不要在表筆終端及接地之間施加1000V以上的電壓，以防電擊和損壞儀表。

4.當高于DC60V或者AC30V工作電壓時要小心，這樣的電壓會造成電擊地危險。

5.電量不足指示：當LCD上顯示  這時需及時更換電池。

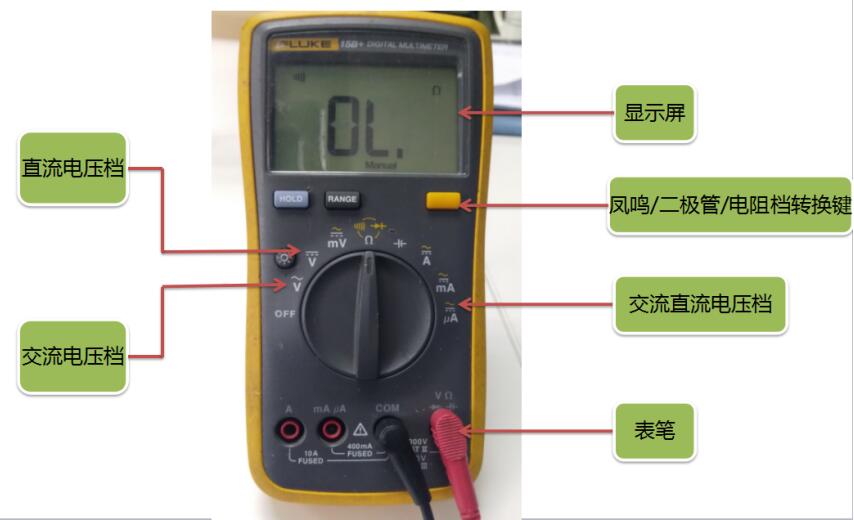

3-1操作鍵作用說明：

(1).Ω：電阻擋：分200Ω, 2K, 20K ,,2M, 20M五檔；

(2). V~：交流電壓檔：分2V, 20V, 200V, 750V四檔；

(3).V-：直流電壓檔：分200mV, 2V, 20V, 200V, 1000V五檔；

(4). A-：直流電流檔：分200mA, 2mA,20mA, 200mA，20A五檔；

(5).A~：交流電流檔：分200mA, 20A兩檔；

(6).A：二極管測量，短路測量

3-3 直流電壓的測量：

（1）測量步驟

紅表筆插入VΩ孔；

黑表筆插入COM孔；

量程旋鈕打到V-適當位置；

讀出顯示屏上顯示的數據；

（2）注意

若在數值左邊出現“-”，則表明表筆極性與實際電源極性相反，此時紅表筆接的是負極。

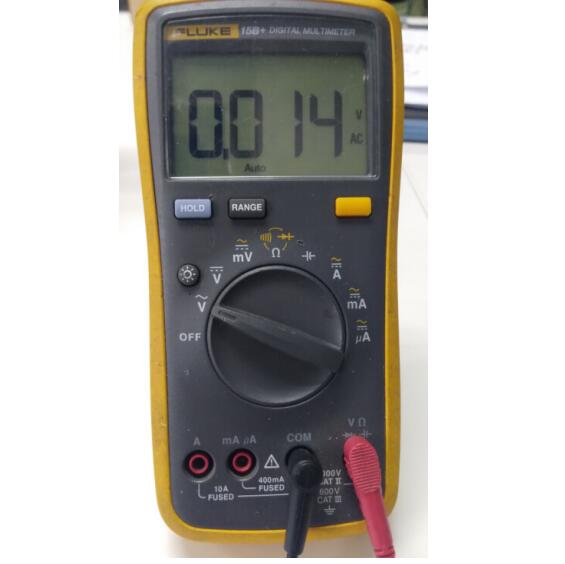

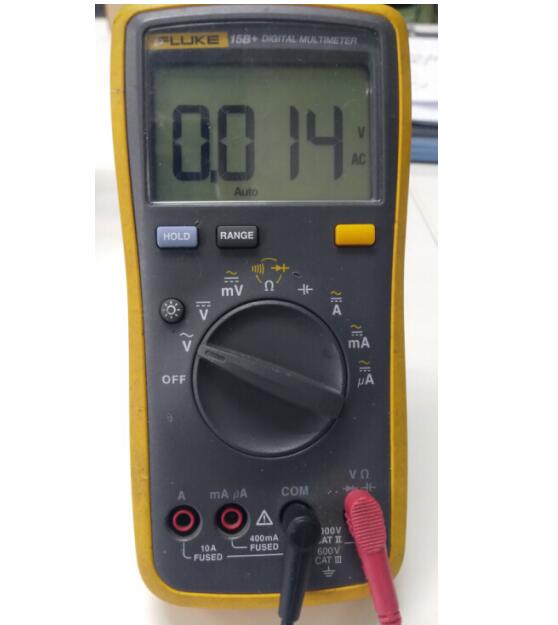

3-4交流電壓的測量：

（1）測量步驟

紅表筆插入VΩ孔；

黑表筆插入COM孔；

量程旋鈕打到V~適當位置；

讀出顯示屏上顯示的數據；

（2）注意

表筆插孔與直流電壓的測量一樣，不過應該將旋鈕打到交流檔“V～”處所需的量程即可。

交流電壓無正負之分，測量方法跟前面相同。

無論測交流還是直流電壓，都要注意人身安全，不要隨便用手觸摸表筆的金屬部分。

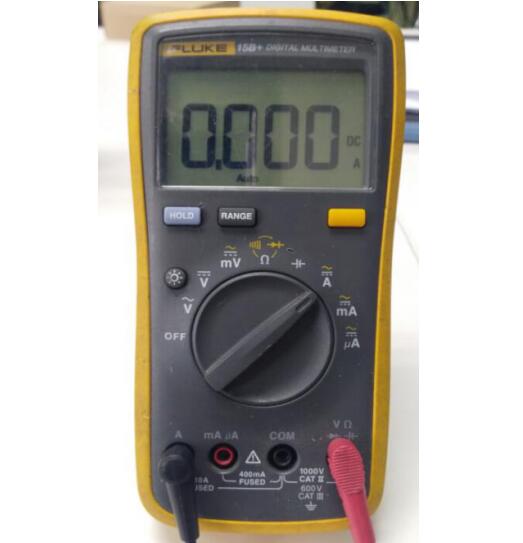

3-4直流或交流電流的測量

（1）測量步驟

紅表筆插入VΩ孔；

黑表筆插入A孔；

量程旋鈕打到A適當位置；

讀出顯示屏上顯示的數據；

（2）注意

交流電壓無正負之分，直流有征服之分，測量方法跟前面相同。

無論測交流還是直流電壓，都要注意人身安全，不要隨便用手觸摸表筆的金屬部分。

3-4直流或交流電流的測量

（1）測量步驟

紅表筆插入VΩ孔；

黑表筆插入A孔；

量程旋鈕打到A適當位置；

讀出顯示屏上顯示的數據；

（2）注意

交流電壓無正負之分，直流有征服之分，測量方法跟前面相同。

無論測交流還是直流電壓，都要注意人身安全，不要隨便用手觸摸表筆的金屬部。

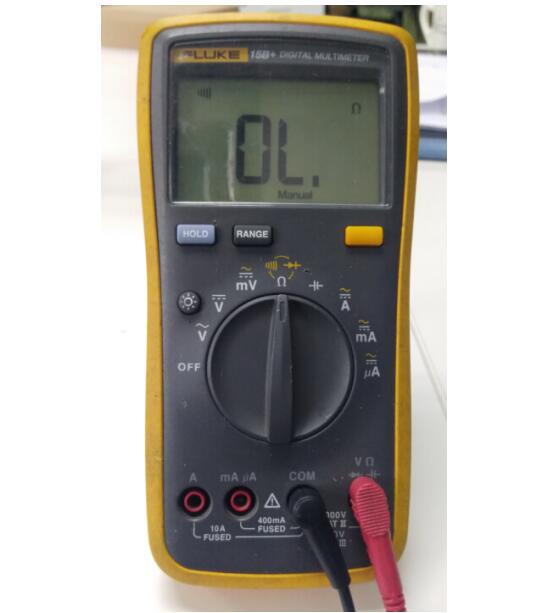

3-8測量二極管與蜂鳴通斷。

測量二極管與蜂鳴通斷時，

將雙色筆插入指定位置（如圖）

將開關置于二極管與蜂鳴通斷測量檔。

紅色筆接待測物的正極。

黑色筆接負極。

以上就是太陽能路燈的檢測知識，萬用表的使用方法和測量方法，了解到方法，就需要了解太陽能路燈的產品及品牌，源碼是一家專門從事太陽能路燈照明的企業，是全球領先的太陽能智慧路燈產品提供商，集研發、設計、生產和銷售于一體。源碼堅持“點亮智慧之路”的企業使命，以技術創新和卓越品質為核心競爭力，致力于太陽能路燈的專業研發，榮獲80余項專利認證，自主研發設計了太陽能路燈智能監測與控制系統，掌握了十大核心技術，首創太陽能路燈領域Rs標準，擁有專業完善的售后團隊，首創行業“陽光巡檢服務”，以“責任至上、技術至專、關懷入微、服務至優”為服務宗旨，圍繞客戶提供科學專業的售后服務，全方位滿足客戶需求。源碼致力于引領太陽能照明行業向智慧化方向發展，推動全球能源清潔綠色發展。買LED太陽能路燈，認準源碼。關鍵詞：太陽能院燈。
